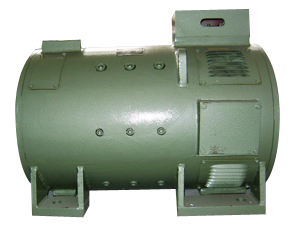

一、特點和用途
    ZZJ-800系列軋輔傳動用電動機是我廠主要產品，是參照國際電工委員會IEC-34-13《軋機輔傳動用電機》標準制造的，是鋼鐵工業的重要?jiǎng)恿υO(shè)備，在工作環境惡劣的場合下，能經受頻繁的起動、制動、頻繁的可逆轉，重復大的過載轉矩，主要使用于工作輥道，壓下裝置，能套張力輥，剪切機，鉗吊吊車等設備上，是ZZ/ZZK，ZZY，ZZJO，ZZJ2等系列電機的更新替代產品。
    本系列電機保持600系列的外形安裝尺寸，而功率等級比600系列提高一級，與國際先進水平相當。
    電機絕緣等級為F級，采用可靠絕緣結構及浸漬工藝，保證絕緣性能穩定和良好散熱。
    電機適應直流發電機組供電，亦適應于靜止整流電源供電，能承受脈動電流與電流急劇變化（鋼載變）之況，且換向良好。當整流電源按三相全控橋式線路連接時，可不用濾波電抗器能長期良好的運行。

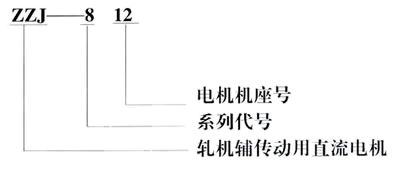

二、電機型號含義

三、電機性能
    3.1 技術參數表中的數據應按下列使用條件工作。
    a.海拔不超過1000m。
    b.周圍空氣溫度為30℃道+40℃之間
    c.工作環境不應含有酸性，堿性或其他對絕緣有腐蝕作用的氣體。
    d.電機工作制有外通風式連續工作制S1，全封閉式短時工作制S2，全封閉式斷周期性工作制S3（負 載持續率FC=30%）。
    e.電機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發急電機供電。
    f.本系列電機性能均符合GB5227-85《軋機輔傳動直流電機》標準要求。
    3.2 電機標準額定電壓為220V、440V，其他電壓登記亦與我廠協商。
    3.3 電機的額定轉速應根據電機的特性符合技術數據表中的規定，額定電壓為220V的電動機應能進行增壓調速。
    3.4 電機在由無明顯脈動的直流電源（即以旋轉發電機用作電源）供電，電動機在額定輸出功率和規定工作制下運行，且環境空氣溫度不超過40℃時，各種繞組的溫升用溫度計法測量時不超過75K或用電阻法測量時不超過110K，換向器的溫升用溫度計法測量不超達85℃。
    3.5 通風式連續工作制（S1）或全封閉式短式工作制（S2）1h時限的復勵直流電動機其勵磁安匝比約為50%他（并）勵安匝和50%串勵安匝。
    3.6 通風式連續工作（S1）或全封閉式短時工作制（S2）1h時限的直流電動機其最大轉速調整率不超過如下規定。

    3.7 電機在規定的運行期間內，以冷態滿戴的轉速變化，外通風式的直流電機不超過額定轉速的15%，全封閉式的直流電動機不超過轉速的20%
    在正常運行溫度，額定負載，額定電壓和額定電流情況下，電動機的轉速容差不高于或低于額定轉速的7.5%。
    3.8 ZZJ-810電機及以上各個電機都帶有補償繞組。
    3.9 電機提供有接地標注的接線注。
四、電機結構簡介
    4.1 電機的防護及安裝結構形式：
    a.整個系列防護形式：全封閉式為 IP44 通風式為 IP23
    b.安裝方式符合國際GB997-81規定為IMB3，如其他安裝方式與安裝方式可與我公司另行協議。
    4.2 冷卻方式：
    全封閉電機有外殼表面自然冷卻的IC0040和由本身傳的內風扇驅動空氣冷卻的IC0041兩種。
    通風式電機有管道進風，自然出風的IC17和管道進風，管道出風的IC37及裝有獨立鼓風機的IC16三種。
    各種座號所需的冷卻風量為（見表）

    4.3 出線盒的位置，以主傳動端視之，在機座右側，如需左側或上方與我公司另行協議。
    4.4 電機可配帶測速發電機及附件與付傳動端。
    4.5 電機為雙錐度軸伸，其標準錐度為1：10，如需要軸伸錐度為1：9或電機總長有所變動可與我公司另行協商。
    4.6 電機的傳動為彈性聯軸器聯接，機組配合須小心對準。
五、訂貨說明
    5.1 訂貨前，請先查閱產品目錄，明確產品的型號規格等數據。如所需品種、規格等數據與目錄中有出入，請立即與我廠聯系。如有特殊要求，請事先提出具體明確的要求，與我廠有關部門協商，經同意后簽訂合同或試制協議。
    5.2 訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構類型、冷卻方式、勵磁方式、勵磁電壓、出軸、出線盒位置，以及附件、備品等名稱。
    5.3 如使用環境特殊，需要濕熱型，原型號后面請注明“TH”

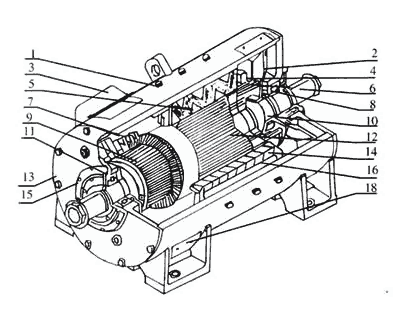

六、ZZJ-800結構簡圖

七、ZZJ-800轉矩參考圖

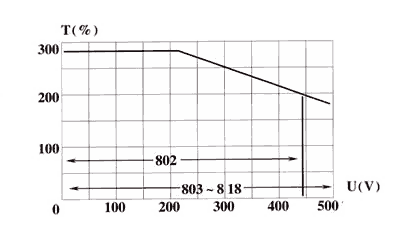

    ZZJ-800系列軋機輔傳動直流電動機220V（或230V）的他（或并）勵電機升壓調速后的最大運行轉矩參考圖1

    圖1 220（230）V、他（并）勵直流電動機升壓調速后的最大運行轉矩弱磁超過基速使用時的最大運行轉矩參考圖2

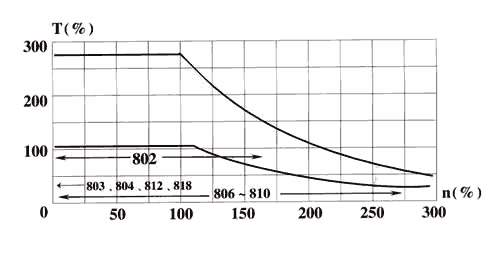

圖2 220（230）V、他（并）勵直流電動機弱磁調速后的最大運行轉矩。

八、ZZJ-800輸出功率參考圖

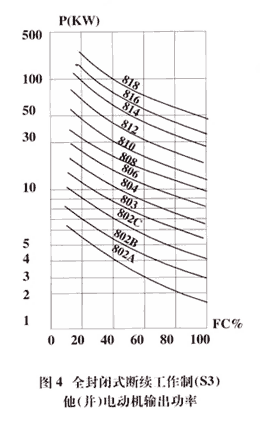

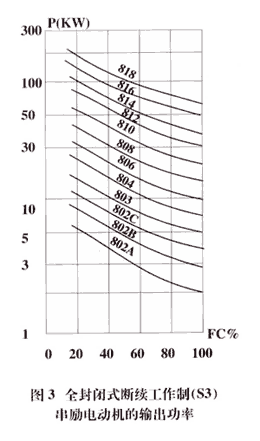

    ZZJ-800系列軋機輔傳動用直流電動機全封閉式斷續工作制（S3）的串勵直流電動機在各種不同負載持續率（FC）下的輸出功率參考圖3，全封閉式斷續工作制（S3）的他（并）勵直流電動機在各種不同持續率下的輸出功率參考圖4

備注：
    1、在啟用他勵電動機的時候，須在接通電樞回路之間接通磁場線圈至額定電壓，停車時，先切斷電樞回路，然后斷開磁場電路，避免在啟動和停車時因弱磁引起過速而損壞電機。
    2、外通風電機在接通勵磁回路電源同時啟動風機和打開風路以免電機熱損壞。
